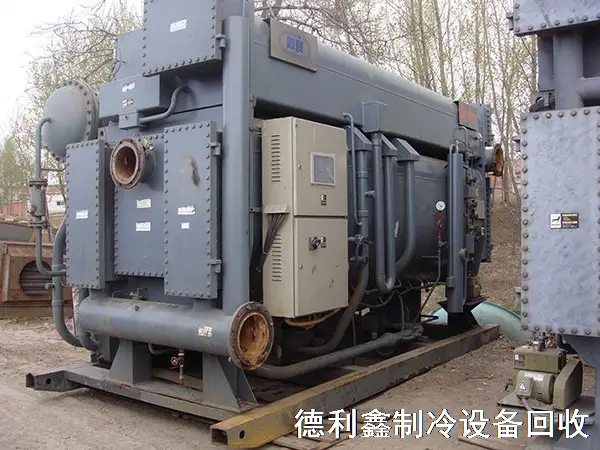

溴化锂吸收式制冷机的辅助设备和附加措施

1．辅助设备

(1)抽气装置

溴化锂吸收式制冷机的工作过程是在较高的真空度下进行的，外界空气很容易渗入机器内部。不凝性气体的存在将影响管壁传热和吸收过程的正常进行，制冷量将显著减少，因此，必须及时抽除机器内的不凝性气体。

抽气装置有多种形式。如图为自动抽气装置。其基本原理都是利用溶液泵排出的高压流体作为抽气动力，通过引射器抽出不凝性气体。

(2)屏蔽泵

屏蔽泵是将泵的叶轮和电动机的转子装在同一根轴上，泵与电动机共用一个外壳。电机转子的外侧及定子的内侧各加上一个圆筒形的屏蔽套，使电机的绕线与溶液隔开，防止溶液对转子和定子的腐蚀。

作用：使制冷系统保持稳定的真空度。

吸收器泵、发生器泵和蒸发器泵都采用结构紧凑、密封性能好的屏蔽泵。

屏蔽泵的结构如图所示，工作液体由吸人口进入，经叶轮和蜗壳升压后由出口排出，一部分液体由连接管流人电机的后部，用以冷却和润滑轴承，并通过转子和定子屏蔽套的间隙来冷却电机，最后冷却和润滑前轴承后回到叶轮的吸入口。

屏蔽泵的安装位置应保证一定的灌注高度，以防止屏蔽泵发生汽蚀，产生噪音和震动等。

(3)自动溶晶管（ J形管）

作用：如果浓溶液在溶液热交换器出口处因温度过低而结晶，堵塞管道使溶液不能流通，溢流箱内的液位升高。当液位高于J形管的上端位置时，高温的浓溶液由J形管直接流人吸收器，使出吸收器的稀溶液温度升高，因而提高了溶液热交换器出口处浓溶液的温度，使结晶的溴化锂自动溶解。消除了结晶，发生器中的浓溶液又重新从正常的回流管流人吸收器。

2．附加措施

(1)防腐措施

溴化锂溶液对金属材料具有强烈的腐蚀作用，必须采取适当的防腐措施。

防腐措施：在溴化锂溶液中加入0．1％～0．3％的铬酸锂(Li2G7O4)作为蚀剂，同时加入0．02％的氢氧化锂(LiOH)，使溶液呈弱碱性，保持pH值在9～10．5之间，并且熔液温度不超过132℃，防腐蚀效果良好。

(2)添加能量增强剂

在溴化锂水溶液中加入能量增强剂辛醇[CH3(CH2)3CHC2H5CH20H]可以提高机器的制冷能力。因为辛醇是一种表面活性剂，它能减小溴化锂溶液的表面张力。

方法：通常为溴化锂水溶液量的0．2％～0．3％，添加辛醇后制冷量约提高10％～15％。

注意辛醇的密度比纯水或溴化锂水溶液的小，基本上不溶于水或溴化锂水溶液，必须定期将蒸发器水盘中的冷剂水旁通至吸收器，采用加热或冲击的方法，使辛醇与溶液重新混合，循环使用。
